Application

Valorisation des eaux pluviales domestique : arrosage, lavage

Caractéristiques

Le gestionnaire iRAIN assure une alimentation automatique en eau de pluie depuis une cuve enterrée. Lorsque que la
citerne est vide, une bascule automatique se fait alors sur le réseau eau de ville standard.

• Conforme à la norme EN 1717
• Hauteur maximale 49 m
• Débit maximal 4,2 m3/h
• Température maximum du fluide : +2 à +40°C
• Pression d’enclenchement réglable de 1,5 à 3,5 bar (préréglée à 1,5 bar)
• Hauteur d’aspiration maximale 7 m
• Mode manuel de bascule en cas de pollution des eaux pluviales par exemple
• Réservoir d’un volume nominal de 24 litres, volume utile 7 litres
• Clapet anti-retour intégré, amortisseur de coup de bélier et jauge de pression
• Régulateur électronique Optimatic FM 15 inclus (sauf pour le modèle X-AJE équipé d’une carte électronique et d’un pressostat)
• Electrovanne 3 voies pour faire le basculement ‘‘eau de pluie/eau de ville’’
• Raccordement d’aspiration 1’’
• Raccordement d’eau potable 3/4’’

Recommandation

• Installation recommandée avec un réservoir 3 ou 8 litres, kit d’aspiration avec flotteur, clapet et crépine
• Installation impérative du module au sec et hors gel

Sur demande les tensions et les fréquences peuvent être différentes.

Recommandations

• Installation recommandée avec un réservoir à vessie de 25 litres
• Flotteur FOX avec prise recommandé si utilisation dans une citerne de récupération d’eaux pluviales

Option

• Filtres Cintropur : filtration, charbon actif et UV

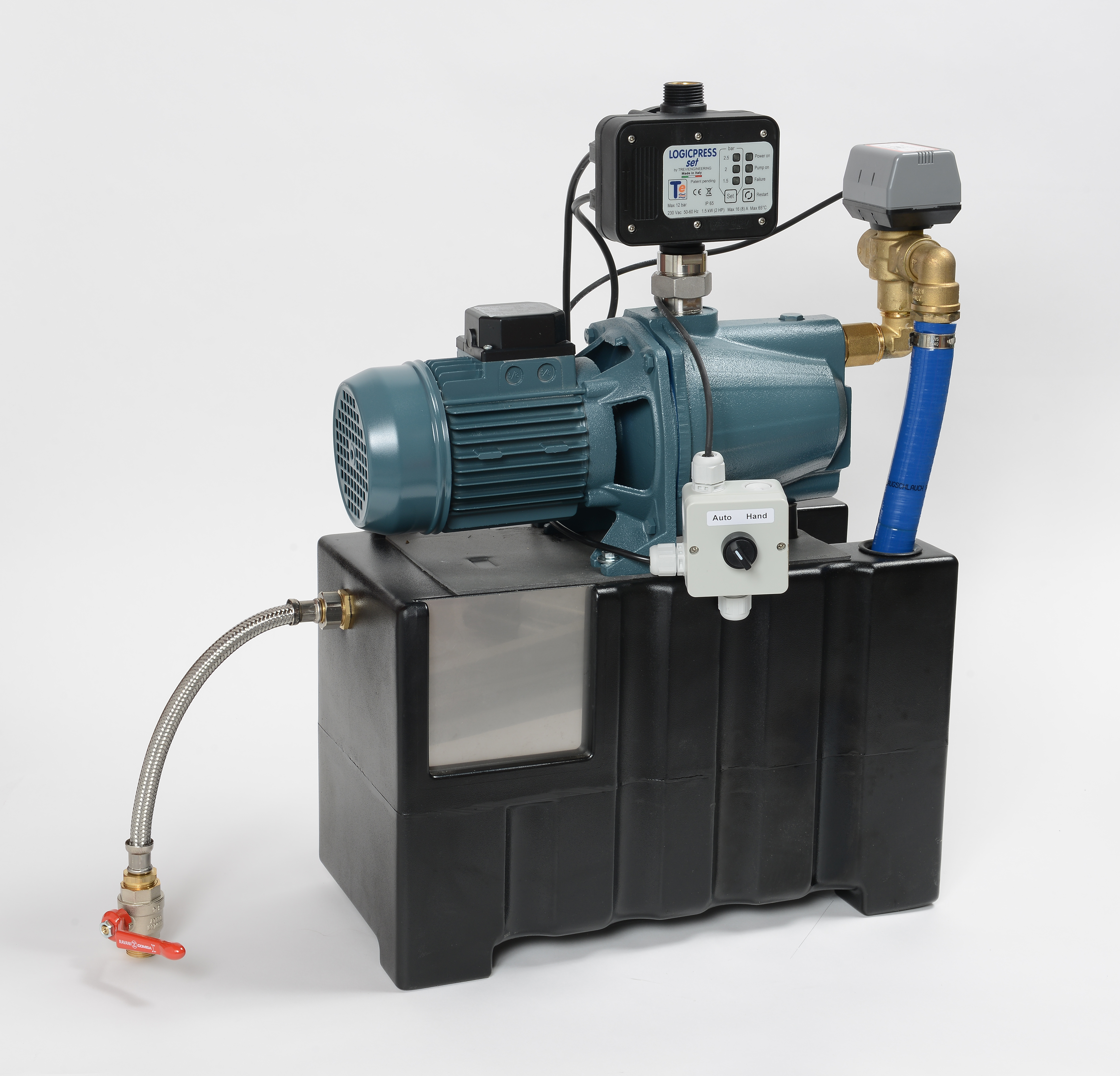

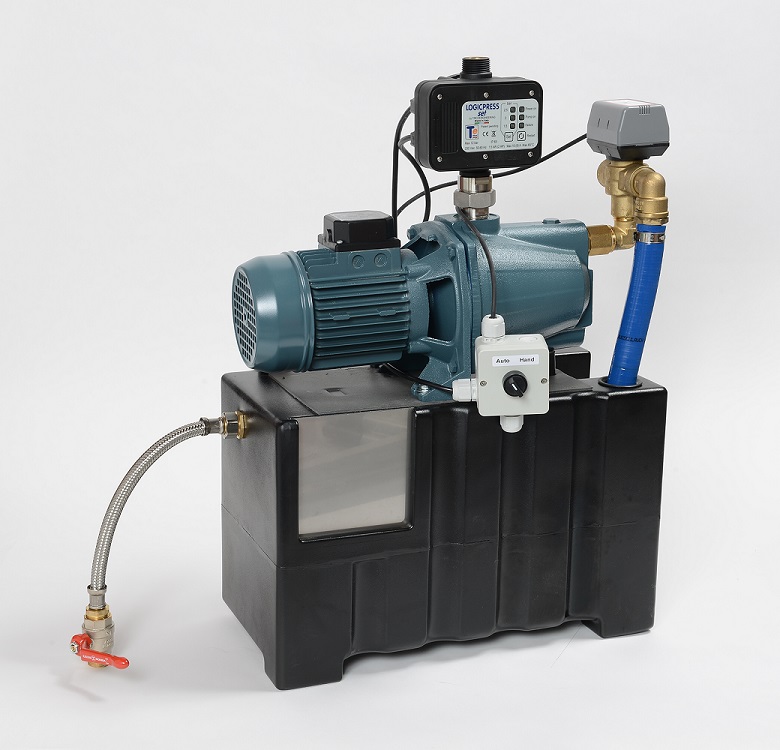

Pompe NPM

• Pompe monobloc à axe horizontal avec turbine en Noryl
• Corps de pompe et support en fonte GG20, venturi en Noryl chargé en fibre de verre à 20%, arbre en acier INOX AISI 416 et garniture mécanique en céramique/graphite

• Electrique de type fermé à ventilation extérieure, degré de protection IP 44. Classe d’isolation F.
• Monophasé : condensateur et protection thermostatique incorporés

• Courbes à 2850 tr/min en continu avec de l’eau de densité 1 Kg/dm3

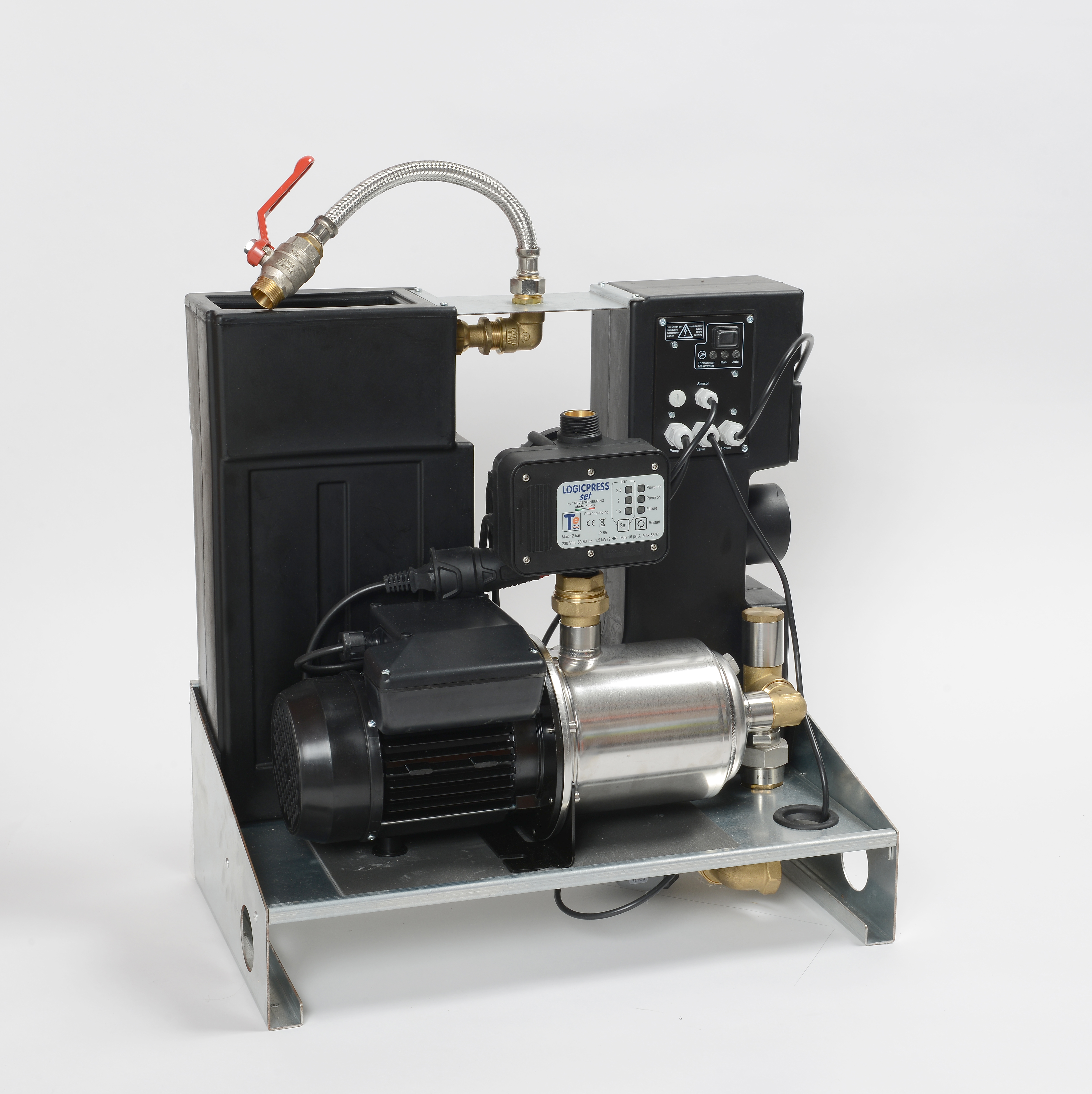

Pompe X-AJE P

• POMPE X-AJE P :

• Corps moteur en inox AISI 304

• Arbre pompe AISI 420

• Roue, diffuseur et venturi en noryl

• Capot arrière moteur en technopolymère

• Corps pompe en technopolymère (X-AJE P) ou en inox AISI 304 (X-AJE B)

• Garniture mécanique céramique / graphite

• Condensateur permanent incorporé en monophasé

Les plus technologiques

• Technologie UP & DOWN permet l’installation en surface ou immergée

• Système électronique de démarrage et d’arrêt automatique gestion du manque d’eau

•  Dégommage automatique de la garniture toutes les 72 h


Tension

• NPM monophasé : 230-240 V. 50 Hz
• X-AJE monophasé : 230-240 V. 50 Hz
