RS2523

Coffret de protection et de commande pour 2 pompes monophasées avec ou sans flotteur

Application

  • Coffret de commande et de protection pour 2 pompes monophasées avec ou sans flotteur

Caractéristiques

  • Module de gestion des 2 pompes avec ou sans flotteurs
  • Possibilité de brancher des pompes avec condensateurs extérieurs
  • Bornier de raccordement, alarme intégrée (voyant + buzzer)
  • Plage fixée par potentiomètre 10 A maxi
  • Protection sur- et sous-intensité par réglage afin de protéger les pompes contre la marche à sec (flotteur bloqué,
    canalisation bouchée, aspiration bouchée, …)
  • Voyants Marche/Arrêt/Défaut
  • Report d’alarme par contact sec : NO + NF



Construction

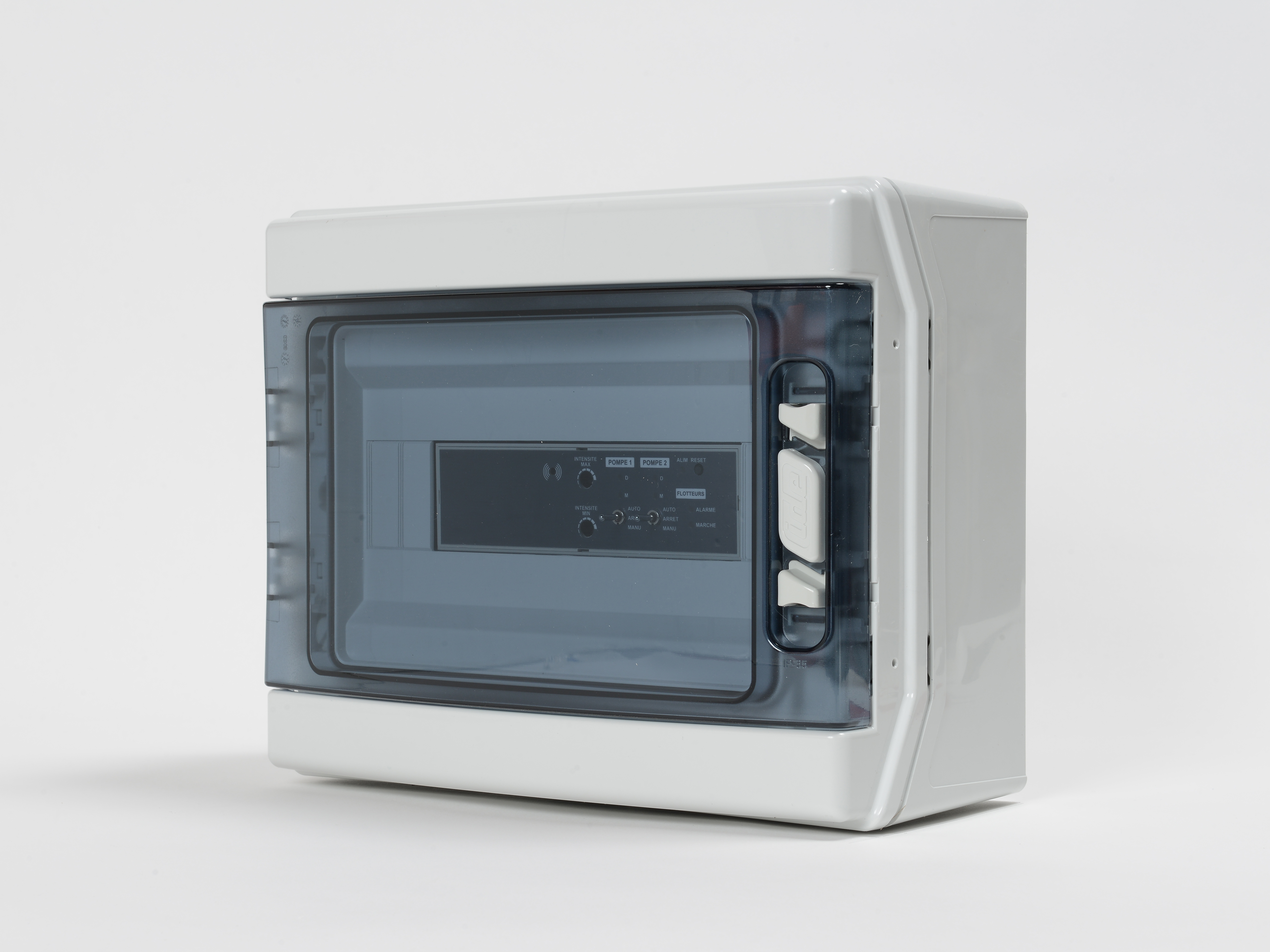

  • Coffret ABS IP55 avec hublot transparent
  • Dimensions : (L x l x h) 300 x 147 x 245 mm

Caractéristiques

  • Module de gestion des 2 pompes avec ou sans flotteurs
  • Possibilité de brancher des pompes avec condensateurs extérieurs
  • Bornier de raccordement, alarme intégrée (voyant + buzzer)
  • Plage fixée par potentiomètre 10 A maxi
  • Protection sur- et sous-intensité par réglage afin de protéger les pompes contre la marche à sec (flotteur bloqué,
    canalisation bouchée, aspiration bouchée, …)
  • Voyants Marche/Arrêt/Défaut
  • Report d’alarme par contact sec : NO + NF

Fonctions

  • Commande de 2 pompes monophasées avec flotteurs intégrés
    ou
  • Commande de 2 pompes monophasées sans flotteur par 1 régulateur de niveau déporté
  • Signalisation par voyant lumineux sur le module de gestion de Marche/Arrêt/Défaut pompe et moteur
  • Alarme commandée par régulateur de niveau ou disjonction moteur
  • Bouton Manu-0-Auto
  • Le coffret assure la permutation des pompes à chaque démarrage, la marche en cascade des pompes en cas de
    niveau très haut, la reprise en secours de la 2ème pompe en cas de non démarrage de la 1ère
  • Cycle de test toute les 1H sur la pompe 2 pour valider que le régulateur de la pompe 1 n’est pas bloqué
  • Fonction antigommage 1 fois par semaine : marche pompe 1 (1 sec), arrêt, attente (1 sec) puis marche pompe 2 (1 sec), arrêt.

    CYCLE DE FONCTIONNEMENT
  • Démarrage de la pompe 1 en alternance grâce à son régulateur (intégré ou extérieur)
    • si fonctionnement trop long (plus de 5 min) -> l’alternance se fait sur la pompe 2
    • si le régulateur d’alarme s’active, enclenchement de la pompe 2 en simultané et après 1 minute si toujours
      activé, déclenchement de l’alarme visuelle et sonore ainsi que maintien des 2 pompes en fonctionnement
    • si sécurité ‘’intensité basse’’ active : arrêt de la pompe concernée et démarrage de la seconde pompe

Tension

  • RS2523 M monophasé : 230-240 V. 50 Hz

Accessoires

  • Régulateur de niveau
